так как в этом случае обратное дискретное фурье-преобразование

Полученный результат можно интерпретировать следующим образом. Обнаружитель с передаточной функцией (5.34) представляет собой «фазовый» фильтр, т.е. фильтр, который фазовую часть комплексного спектра изображений оставляет без изменений, а амплитудный спектр нормализует. Нетрудно  усмотреть, что в данном варианте кросс-спектральная мера

есть фурье-образ функции когерентности

Тем самым можно отнести все признаки оптимальности когерентного функционала [5.6] и к кросс-спектральной мере сходства, допускающей к тому же эффективную реализацию на основе быстрого преобразования Фурье.

          a)                                                                  б)

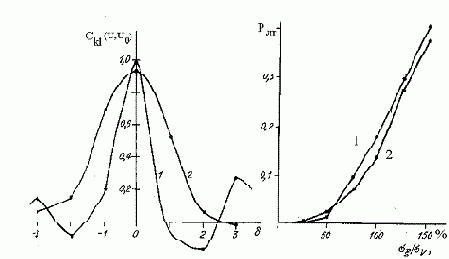

Рис.5.12. Меры эффективности алгоритмов идентификации сходства:

а - поведение кросс-спектральной меры сходства вблизи ее экстремума: 1 - отклик фазового фильтра, 2 - отклик корреляционного обнаружителя;

б - оценки вероятностей ложной привязки (ВЛП) в зависимости от отношения амплитуды шума

 к амплитуде фонового сигнала (в %): 1 - ВЛП в фазовом алгоритме, 2 - в корреляционном алгоритме.

Следует отметить, что выражение (5.33) при

соответствует классическому корреляционному алгоритму, реализуемому в спектральной области. Функционирование данного алгоритма при наличии геометрических искажений и выводы, сделанные на основе моделирования, выше были нами приведены.

Анализ результатов имитационных экспериментов показал [5.7], что аналогичные выводы справедливы и для когерентного (фазового) алгоритма. Однако рабочая зона идентификации фазового фильтра  (по величине допустимых геометрических искажений) меньше аналогичной зоны для корреляционного алгоритма. Это и понятно, так как чем меньше эффективный радиус кросскорреляционной функции сходства

, тем более чувствителен алгоритм к изменению геометрии идентифицируемых фрагментов. В частности, алгоритм нормированной корреляции ведет удовлетворительный поиск по образцу для снимков, развернутых на угол до
 (
 Алгоритм фазовой корреляции здесь нормально функционирует, если угол поворота не превышает
 На рис.5.12.а представлено типичное поведение кросс-спектральной меры сходства в рассматриваемых вариантах, а на рис.5.12.б даны графики оцененных вероятностей ложной привязки в зависимости от уровня случайной составляющей сигнала на контролируемом снимке.
